La sélection de la taille de tuyau appropriée pour une pompe immergée verticale est un processus critique qui a un impact direct sur les performances, l'efficacité énergétique et la durée de vie globale de la pompe. En tant que fournisseur de pompes immergées verticales, nous comprenons les complexités impliquées dans ce processus décisionnel et sommes là pour vous guider tout au long de celui-ci.
Comprendre les bases du dimensionnement des tuyaux
La taille du tuyau d'une pompe immergée verticale fait référence au diamètre interne du tuyau qui relie la pompe au système. C'est un facteur crucial car il affecte le débit et la pression du fluide pompé. Un tuyau trop petit peut provoquer une friction excessive, entraînant une augmentation de la consommation d'énergie, une réduction du débit et des dommages potentiels à la pompe. D’un autre côté, un tuyau trop grand peut entraîner un fonctionnement inefficace et des coûts plus élevés.
Facteurs à prendre en compte lors de la sélection de la taille du tuyau
1. Exigences de débit
La première étape dans la sélection de la taille de tuyau appropriée consiste à déterminer le débit requis du système. Ceci est généralement mesuré en gallons par minute (GPM) ou en mètres cubes par heure (m³/h). Le débit est influencé par l'application de la pompe, telle que l'approvisionnement en eau, le drainage ou les processus industriels. Par exemple, une grande installation industrielle peut nécessiter un débit plus élevé qu’un petit bâtiment résidentiel.
2. Exigences de pression
Outre le débit, les exigences de pression du système doivent également être prises en compte. La pression est mesurée en livres par pouce carré (PSI) ou en pascals (Pa). La pression nécessaire pour déplacer le fluide dans le tuyau dépend de facteurs tels que la hauteur de l'ascenseur, la longueur du tuyau et la présence de raccords ou de vannes. Une pompe devra peut-être générer plus de pression pour vaincre la résistance dans un système de tuyauterie long ou complexe.
3. Propriétés du fluide
Les propriétés du fluide pompé, telles que la viscosité, la densité et la température, peuvent également affecter le choix de la taille du tuyau. Les fluides visqueux, tels que l'huile ou le sirop, nécessitent des tuyaux de plus grande taille pour garantir un écoulement fluide et éviter une chute de pression excessive. De même, les fluides à haute température peuvent se dilater, ce qui peut avoir un impact sur les caractéristiques d'écoulement et nécessiter un dimensionnement approprié des tuyaux.
4. Matériau du tuyau
Le matériau du tuyau est une autre considération importante. Différents matériaux ont des coefficients de frottement différents, ce qui peut affecter l'écoulement du fluide. Par exemple, les tuyaux lisses en matériaux comme le PVC ou l'acier inoxydable ont des coefficients de frottement inférieurs à ceux des tuyaux bruts en fonte. Le choix du matériau des tuyaux dépend également de la compatibilité chimique avec le fluide pompé afin d'éviter la corrosion ou d'autres formes de dommages.
Calcul de la taille de tuyau appropriée
Une fois que vous avez déterminé le débit, les exigences de pression, les propriétés du fluide et le matériau du tuyau, vous pouvez utiliser diverses méthodes pour calculer la taille de tuyau appropriée. Une méthode courante consiste à utiliser l'équation de Darcy-Weisbach, qui relie la chute de pression dans un tuyau au débit, au diamètre du tuyau, à la longueur du tuyau et aux propriétés du fluide. Cependant, cette équation peut être complexe et nécessite des connaissances en mécanique des fluides.
Une approche plus simple consiste à utiliser des tableaux de dimensionnement des tuyaux ou des calculateurs en ligne, disponibles auprès de nombreux fabricants de pompes et ressources d'ingénierie. Ces outils prennent en compte le débit, les exigences de pression et les propriétés du fluide pour recommander la taille de tuyau appropriée. Par exemple, si vous savez que le débit de votre système est de 50 GPM et que la chute de pression est de 10 PSI, vous pouvez utiliser un tableau des tailles de tuyaux pour trouver le diamètre de tuyau recommandé.
Exemples concrets et études de cas
Prenons un exemple concret de sélection de la taille de tuyau pour une pompe verticale immergée utilisée dans une usine de traitement d'eau. L'usine nécessite un débit de 100 m³/h pour déplacer l'eau d'un réservoir de stockage vers un processus de traitement. L'eau a une viscosité relativement faible et une température de 20°C. La longueur du tuyau est de 50 mètres et le système comporte plusieurs raccords et vannes.
Sur la base de ces exigences, nous pouvons utiliser un tableau des tailles de tuyaux pour déterminer la taille de tuyau appropriée. Après avoir pris en compte le débit, la perte de charge et les propriétés du fluide, nous constatons qu'un tuyau d'un diamètre de 150 mm conviendrait à cette application. Cette taille de tuyau garantirait que la pompe puisse fonctionner efficacement et fournir le débit requis sans chute de pression excessive.
Importance du dimensionnement correct des tuyaux pour les performances de la pompe
Un dimensionnement correct des tuyaux est essentiel pour les performances optimales d’une pompe immergée verticale. Lorsque la taille du tuyau est correctement sélectionnée, la pompe peut fonctionner à son efficacité nominale, ce qui réduit la consommation d'énergie et prolonge la durée de vie de la pompe. D’un autre côté, un dimensionnement incorrect des tuyaux peut entraîner divers problèmes, tels que la cavitation, les vibrations et une défaillance prématurée de la pompe.
La cavitation se produit lorsque la pression dans le tuyau descend en dessous de la pression de vapeur du fluide, provoquant la formation de bulles de vapeur. Ces bulles peuvent s'effondrer lorsqu'elles atteignent une zone de pression plus élevée, créant des ondes de choc susceptibles d'endommager la turbine de la pompe et d'autres composants. Des vibrations peuvent également se produire en raison d'un dimensionnement inapproprié des tuyaux, ce qui peut entraîner une usure accrue de la pompe et de ses composants.
Notre gamme de produits et leurs exigences en matière de dimensionnement des tuyaux
En tant que fournisseur de pompes immergées verticales, nous proposons une large gamme de produits pour répondre aux divers besoins de nos clients. NotrePompe immergée GNLest conçu pour être utilisé dans les applications de gaz naturel liquéfié (GNL), où il est essentiel de disposer d'une solution de pompage fiable et efficace. Le dimensionnement des tuyaux de cette pompe dépend des exigences de débit et de pression du système GNL, ainsi que des propriétés du GNL.

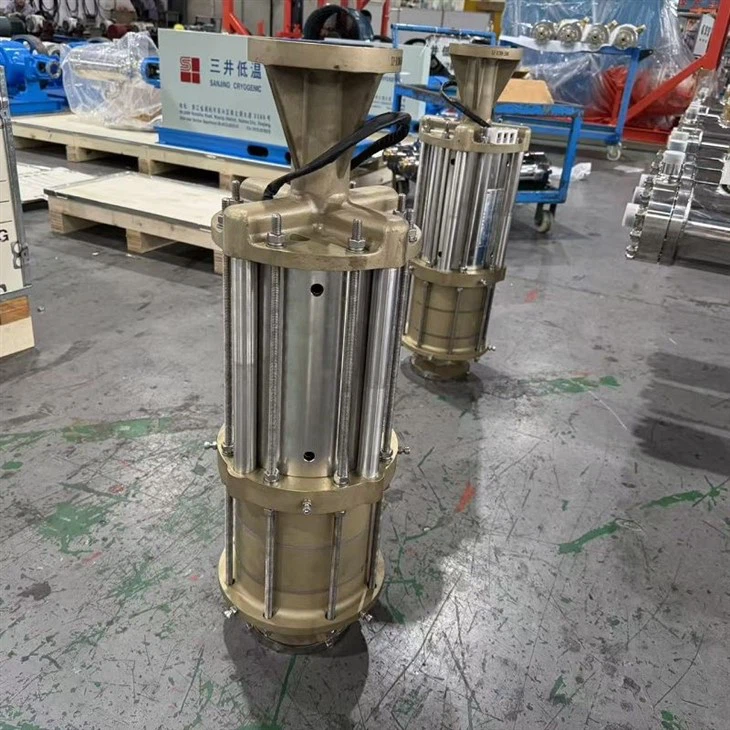

NotrePompe submersible série SLPest une pompe polyvalente qui peut être utilisée dans diverses applications, telles que l'approvisionnement en eau, le drainage et les processus industriels. Le dimensionnement des tuyaux de cette pompe est déterminé en tenant compte de facteurs tels que le débit, la chute de pression et les propriétés du fluide. Nous fournissons des spécifications techniques détaillées et des recommandations en matière de dimensionnement de tuyaux pour chacun de nos produits afin de garantir que nos clients peuvent sélectionner la taille de tuyau appropriée pour leurs applications spécifiques.
NotrePompe immergée cryogéniqueest conçu pour être utilisé dans les applications cryogéniques, où il est nécessaire de pomper des fluides à des températures extrêmement basses. La taille des tuyaux de cette pompe est essentielle pour garantir que la pompe puisse fonctionner efficacement et en toute sécurité dans ces conditions difficiles. Nous possédons une vaste expérience dans la conception et la fourniture de pompes cryogéniques immergées et pouvons fournir des conseils d'experts sur le dimensionnement de tuyaux approprié pour ces applications.
Contactez-nous pour des conseils professionnels et des achats
La sélection de la taille de tuyau appropriée pour une pompe immergée verticale est un processus complexe mais crucial. En tant que fournisseur leader de pompes immergées verticales, nous possédons l’expertise et l’expérience nécessaires pour vous aider à prendre la bonne décision. Que vous soyez une petite entreprise ou une grande installation industrielle, nous pouvons vous fournir les conseils professionnels et le soutien dont vous avez besoin pour garantir que votre système de pompe fonctionne de manière efficace et fiable.
Si vous souhaitez en savoir plus sur nos produits ou si vous avez besoin d'aide pour le dimensionnement de tuyaux, n'hésitez pas à nous contacter. Notre équipe d'experts est prête à répondre à vos questions et à vous guider tout au long du processus d'achat. Nous sommes impatients de travailler avec vous pour répondre à vos besoins de pompage.
Références
- Grue, DS (1988). Flux de fluides à travers les vannes, les raccords et les tuyaux. Document technique n° 410M. Grue Co.
- Idelchik, IE (2006). Manuel de résistance hydraulique. Maison Begell.
- Miller, DS (1990). Systèmes de flux internes. Ingénierie des fluides BHRA.
